48V20Ah квадратный литий-ионный аккумулятор для электровелосипеда
| Положение | Спецификация | Примечания |
| Модель ячейки: | ZTIFP-80131204-20Ah | |
| Номинальное напряжение: | 48.1В | |
| Номинальная мощность | 20.0Ah | 0Заряд.2С, разряд 0.5С |
| Вместимость -20°С | 14.0Ah | |
| Крайнее напряжение | 37.7В | |
| напряжение отключения зарядки | 54.4В | |
| Внутреннее сопротивление | ≤ 50mΩ (с BMS) | Сопротивление пакета элементов ≤ 40mΩ |
| Стандартная плата | 0.2C постоянный ток заряжается до 54,4 В, затем постоянное напряжение Зарядка 54,4 В до зарядного тока ≤ 0,05 С Максимальный непрерывный ток зарядки: 0,5C |
Время зарядки: приблизительно 6 часов |
| Стандартный разряд | Номинальный ток разряда: 0,5C Максимальный непрерывный ток разряда: 1С |
|
| Операционная температура | зарядка: 0~50°C | 60±25% R.H. |
| Выпуск: -20~50°C | ||
| Температура хранения | 0~25°C ((10~12 месяцев) -5~35°C ((2~3 месяца) |
> 50% СОК |
| Класс IP | IP67 | |
| Вес | 6.5 кг | |

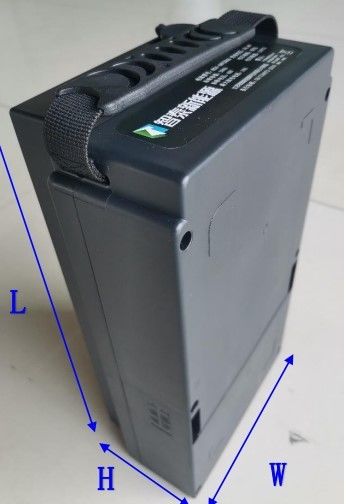

| Размер | 110 мм H * 165 мм W * 325 мм L |
Испытание электрической производительности
| Положение | Метод испытания | Технический стандарт |
| Способность к удержанию заряда и способность к восстановлению заряда | 1) Стандартный разряд, запись емкости батареи; 2) Стандартная зарядка; 3) Открытая схема, помещенная в среду 20°C±5°C в течение 28 дней; 4) Стандартный разряд, запись емкости батареи, расчет емкости хранения заряда; 5) стандартная зарядка; 6) Стандартный разряд, запись емкости батареи, расчет возможности восстановления заряда. |
Полнота хранения заряда составляет не менее 80% от начальной мощности, а мощность восстановления заряда составляет не менее 90% от начальной мощности. |
| Возможность восстановления заряда после длительного хранения | 1) стандартная зарядка; 2) После того, как вы стоите в течение 0,5 ч ~ 1 ч, выпускайте при 0,5 С в течение 1 ч; 3) Хранение при температуре 20 °C ± 5 °C в течение 90 дней; 4) После срока хранения стандартная зарядка; 5) Оставьте на 1 час, разрядите до конечного напряжения при 0,5C и запишите мощность разряда. |
Мощность сброса не менее 85% от исходной мощности. |
| Низкотемпературный разряд | 1) стандартная зарядка; 2) После того, как аккумулятор помещен в температуру -20 °C ±2 °C в течение 16 часов при этой температуре окружающей среды, разрядить до конечного напряжения при 1C с постоянным током, записывать емкость разряда. |
Мощность при температуре -20°C не менее 70% от исходной мощности |
| Высокотемпературный разряд | 1) стандартная зарядка; 2) После того, как батарея помещена в температуру 55 °C ± 2 °C в течение 5 часов, она заряжается при температуре 1 °C при этой температуре окружающей среды Постоянный ток от заряда до конечного напряжения, запись емкости разряда. |
Вместимость при 55°C не менее 90% от исходной |
Испытание безопасности/надежности
| Положение | Метод испытания | Технический стандарт |
| Внешнее короткое замыкание | 1) Стандартная зарядка 2) Отложите от 0,5 до 1 часа после зарядки, обратите внимание, что следующие испытания должны быть проведены в течение 24 часов после зарядки; 3) короткое замыкание положительных и отрицательных электродов аккумуляторной батареи с внешней линией со сопротивлением 80mΩ±20mΩ до аккумулятора Групповое напряжение менее 0,2 В |
Никакого пожара, никакого взрыва. |
| Защита от короткого тока | ) Стандартные сборы; 2) короткое замыкание положительных и отрицательных концов зарядного конца и разрядного конца соответственно с 80mΩ±20mΩ внешней линии 0.5h - проверка внешнего вида аккумуляторной батареи; 3) Отключите внешнюю линию, измерите и запишите напряжение на зарядном и разрядном конце аккумуляторной батареи после того, как защитное устройство возобновит работу. |
отсутствие утечки, пожара или взрыва; после мгновенной зарядки напряжение аккумуляторной батареи не менее номинального напряжения. |
| Защита от перезарядки | 1) стандартная зарядка; 2) Заряжайте на 1,5 раза номинальное напряжение (72 В) и 1C ток в течение 24 часов. |
никаких утечек, пожаров, взрывов; Аккумулятор работает нормально. |
| Сверхплата | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) Заряжайте при постоянном токе 0,5C, ограниченном напряжении серии 13 × 5V в течение 90 минут, оставляйте в стороне в течение 6 часов. |
Никакого пожара, никакого взрыва. |
| Защита от чрезмерного сброса | 1) стандартная зарядка; 2) Постоянный разряд при 0,5C к окончательному напряжению, а затем продолжать постоянный разряд при 0,1C в течение 24h. |
Никаких утечек, никакого пожара, никакого взрыва, работа нормально |
| Принудительное увольнение | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) Одно аккумуляторное устройство в пустом состоянии подключается последовательно к остальным аккумуляторным устройствам в полном состоянии, а затем аккумулятор подключается Группу заряжали на 1С в течение 60 минут. |
Никакого пожара, никакого взрыва. |
| Сдавливать | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) Поместите аккумуляторный пакет в середине пластины и формы пластины, и вход формы пластины перпендикулярно аккумуляторному пакету В направлении мономерного расположения радиус полуцилиндрической экструзионной головки формованной пластины составляет 75 мм, и формируется полуцилиндрический корпус длина больше размера экструдированной батареи, но не более 1 м; 4) Скорость экструзирования составляет (5±1) мм/с, когда экструзируется до 70% от первоначального размера аккумуляторного комплекта или сжато Когда давление достигает 30 кН, держите его в течение 5 минут, затем снимите давление экструзии и наблюдайте за его внешним видом в течение 1 часа каждый. Аккумулятор сжимается только один раз. |
Никакого пожара, никакого взрыва. |
| Механический удар | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) Использование жесткого метода крепления (метод может креплять все поверхности одной ячейки или батареи) Закрепите аккумулятор на испытательном устройстве и поднимите его в каждом из трех перпендикулярных направлений аккумулятора. По крайней мере одно направление должно быть перпендикулярно горизонтальной плоскости для трех эквивалентных ударов; 4) В течение первых 3 мс каждого удара минимальное среднее ускорение составляет 75 г, а максимальное ускорение - от 125 г до 175 г. |
Никаких утечек, ни пожара, ни взрыва. |
| Вибрация | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) аккумулятор устанавливается на столе машины для испытания вибрации и испытывается в соответствии с этапами, указанными в национальном/международном стандарте; 4) Амплитуда испытания вибрации аккумуляторной батареи составляет 0,76 мм, максимальный ход составляет 1,52 мм, а частота вибрации находится в диапазоне от 10 до 55 Гц и изменяется со скоростью 1 Гц/мин; 5) Испытания вибрации проводятся соответственно в направлении X, Y и Z аккумуляторной батареи. Время испытания цикла считывания между 10 Гц и 55 Гц в каждом направлении составляет 90 мин±5 мин. 6) Оставьте 1 час после испытания, стандартный разряд, запишите емкость разряда. |
Никакого пожара, никакого взрыва. |
| Испытание падения | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) Поместите аккумулятор на высоту не менее 1000 мм, с X, Y, и бросьте его на поверхность цемента один раз в каждом направлении X, Y и Z. |
Никакого пожара, никакого взрыва. |
| Испытание при низком атмосферном давлении | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) Поместите аккумулятор в пустую камеру и постепенно снижайте внутреннее давление воздуха до не более 11,6 кПа (симулируемая высота 15420 м) и ждать 6 ч. |
Нет утечки, нет пожара, нет взрыва. |
| Воздействие низкой и высокой температуры | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) Поместите аккумулятор в температуре 72 °C ± 2 °C в течение 4 часов; 4) В течение 30 минут температура понижается до 20°C±2°C и поддерживается в течение 2 ч; 5) В течение 30 минут температура понижается до -20°C±2°C и температура сохраняется постоянной в течение 4 ч; 6) В течение 30 минут температура поднимается до 20°C±2°C и температура остается постоянной в течение 2 ч; 7) Повторите шаги от 3 до 6 4 раза и после 5 циклов высоко- и низкотемпературного удара поместите аккумулятор. При температуре 20 °C ± 5 °C в течение 7 дней. |
|
| Испытание погружения | 1) стандартная зарядка; 2) Оставьте в стороне 24 часа после зарядки; 3) Погрузить аккумулятор в резервуар при температуре 20 °C ±5 °C (верхний конец аккумулятора погружается в воду) в течение 24 ч.а затем извлечь аккумулятор и поместить его в среду с температурой 20 ° C ± 5 ° C, относительная влажность не более 85% и атмосферное давление от 86 до 106 кПа в течение 4 часов. |
Нет утечки, нет разрыва, нет пожара, нет взрыва. |
| Выпуск из-за защиты от тока | 1) стандартная зарядка; 2) Выпуск на 1,5 раза больше максимального тока выпуска в течение 1 часа. |
Никаких утечек, пожаров, взрывов, нормальная работа. |
| Электростатический разряд | Батарея испытывается в соответствии с требованиями GB/T 17626.2-2006 к электронному разряду.После завершения электростатического разрядаПроверьте, правильно ли работает защитное устройство. | работают нормально |
